Budowa multicyklonu
Rys.1
Rys.2

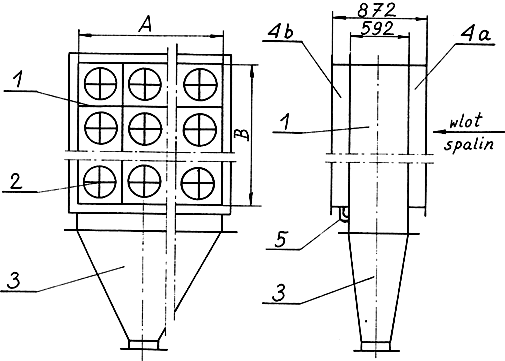

Multicyklon osiowy (rys. 1) składa się z obudowy (1), cyklonów osiowych (2)
i zbiornika pyłowego (3). Obudowa (1) posiada ścianę przednią i tylną z otworami
w których zamontowane są cyklony osiowe (2). W dolnej części obudowy (1)
znajduje się ramowa podstawa, do której przykręcany jest zbiornik pyłowy (3).
Od strony wlotu i wylotu multicyklonu zamontowane są kolektory: wlotowy (4a)
i wylotowy (4b). Multicyklon typu MOS-n posiada rury odsysające (5) łączące
zbiornik (3) z kolektorem wylotowym (4b). Cyklon osiowy (2) stanowi element

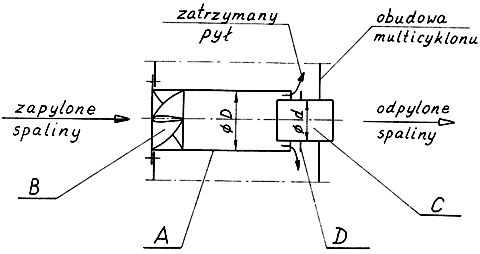

odpylający. Cyklon osiowy (rys. 2) zbudowany jest z cylindrycznego płaszcza
cyklonu (A) na wlocie którego zamocowany jest czterołopatkowy żeliwny
zawirowywacz (B), oraz kominka wylotowego (C), z pierścienia (D) umieszczonego
centrycznie z drugiej strony płaszcza cyklonu (A).
1. Zasada działania
Spaliny przepływając przez element łopatkowy (B) zostają zawirowane, skutkiem
czego pył pod wpływem siły odśrodkowej odrzucany zostaje na ściankę płaszcza
cyklonu (A) skąd poprzez szczelinę utworzoną pomiędzy pierścieniem (D)
i płaszczem (A) przepływa do obudowy multicyklonu, a następnie opada do jego
zbiornika. Przepływ pyłu z cyklonu osiowego do obudowy multicyklonu, a następnie
do zbiornika wspomagany jest poprzez system odsysania spalin.
2. Parametry pracy
Prędkość spalin na wlocie do cyklonu osiowego (w części cylindrycznej):
Od 7 m/s do 12 m/s (najkorzystniej 9-11 m/s)
Skuteczność działania:
- MOS - do 50%
- układ dwustopniowy (MOS + bateria cyklonów) - do 96%
Opory przepływu dla gęstości gazu 1 kg/m³ i zalecanych prędkości
- od 392 Pa do 1152 Pa
Trwałość multicyklonu: ok. 10 lat
3. Wytyczne dotyczące montażu i eksploatacji
Multicyklony osiowe należy szczelnie połączyć z instalacją spalinową kotła zgodnie
z projektem. Kołnierze skręcane śrubami uszczelnia się sznurem azbestowym o grubości
5-6 mm. Po zmontowaniu należy odpylacze dodatkowo pomalować farbą silikonową odporną
na temperaturę do 300°C.
Multicyklony osiowe montowane są zwykle wewnątrz kotłowni - wówczas nie wymagają
izolacji cieplnej ścian zewnętrznych, o ile nie jest to konieczne ze względów BHP.
W przypadku usytuowania multicyklonów na zewnątrz kotłowni, należy je zaizolować
cieplnie wraz ze zbiornikami wełną mineralną o grubości ok. 50 mm i osłonić
od zewnątrz blachą ocynkowaną ok. 0,5 mm.
Warunkiem prawidłowej pracy multicyklonów jest szczelność wszystkich połączeń,
uniemożliwiająca dopływ powietrza do wnętrza odpylacza. Szczególną uwagę należy
zwrócić na odprowadzenie pyłu ze zbiornika, w tym prawidłowe działanie zamknięć
pod zbiornikami pyłu. W czasie pracy odpylacza pył może znajdować się jedynie
w zbiorniku do 1/3 jego wysokości licząc od otworu wylotowego pyłu.
4. Przykładowe wyniki pomiarów
Poniżej podajemy wyniki pomiarów stężenia pyłu przy zawartości tlenu 6%
w dwustopniowych instalacjach wykonanych przez nasze Przedsiębiorstwo:
EC Radom
WR-25 nr 1: stężenie - 90,55 mg/nm³, skuteczność - 96,5%
WR-25 nr 3: stężenie - 155,8 mg/nm³, skuteczność - 94,1%
ZGKiM Pabianice
WR-25 nr 3: stężenie - 121,9 mg/nm³, skuteczność - 93,8%
WR-25 nr 4: stężenie - 157,4 mg/nm³, skuteczność - 94,2%
WR-25 nr 1: stężenie - 164,2 mg/nm³, skuteczność - 94,1%
OPEC Grudziądz
OR 32 nr 2 stężenie - 91 mg/nm³, skuteczność - 94,6%
PEC Biała Podlaska
WR-25 nr 3 stężenie - 182 mg/nm³, skuteczność - 93,8%
ZEC Bolesławiec
WR-10 nr 2 stężenie - 204,9 mg/nm³, skuteczność - 93,7%
RADPEC Radom
WR-25 nr 1 stężenie - 158,6 mg/nm³, skuteczność - 94,1%
WR-25 nr 2 stężenie - 113,0 mg/nm³, skuteczność - 95,6%
WR-25 nr 3 stężenie - 169,4 mg/nm³, skuteczność - 94,0%
WR-25 nr 6 stężenie - 166,3 mg/nm³, skuteczność - 93,7%
